屋面支撑系统

屋面支撑系统

钢结构屋面设置水平 支撑,主要目的是传递水平力,并保证屋面刚度。
采用欧本钢桁架檩条作为屋面承重构件,主要配套有两种形式的屋面支撑。
一种是柔性支撑,通常采用圆钢直径一般采用ф18-ф30,圆钢支撑实际是“单拉”杆,由于圆钢长细比较大,几乎没有受压能力,因此计算受压时,圆杆支撑“退出”工作,比如ф25的Q235圆钢,可承担105KN的拉力。
对于轻钢屋面,一般采用远钢支撑即可。
另一种是刚性支撑。刚性支撑一般采用单角钢或双角钢的形式,如长度为8.4m的L90*6的单角钢,采用Q235材质,可承担229KN的拉力。但由于长细比仍然较大,受压一般也不计算,仍按“单拉”杆考虑。

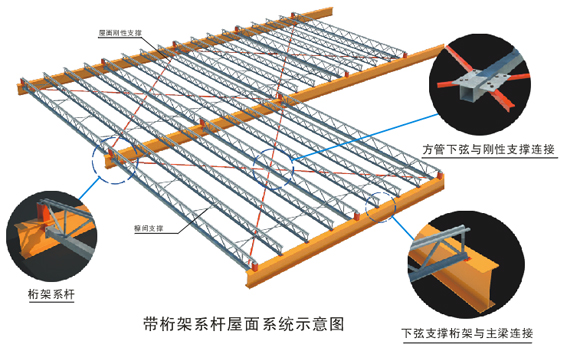

由于桁架檩条的空腹构造,柔性支撑一般穿过腹杆布置,而刚性支撑则布置于桁架下弦以下,一般与桁架式系杆结合使用。
对于重型吊车的屋面,一般采用刚性支撑。

大柱距重型吊车桁架檩条屋面支撑布置方法之二:

对于柱距大于15m的重型吊车屋面,一些有经验的大型设计院习惯于将屋面刚性支撑分布在用横向构件分隔的小的区格中。这种方式可以减小支撑分段长度,使结构受力更好。
以15m 柱距为例,当屋面恒载为0.3KN/m ,活载0.5KN/m ,檩距15m。则选用750XG2.5/150*3的桁架式系杆,其下弦作为支撑的受压承载力可达 KN,而该桁架每米自重仅 Kg。
屋面支撑建议采用L 的单角钢撑,当用于上述案例时,其轴压承载力为 KN(按45度角布置考虑)
